Разборка и сборка стиральной машины

Верхняя крышка

Демонтаж верхней крышки

  • Отворачивают два крепежных винта на задней стороне машины.;
  • Сдвигают крышку назад на 15 мм и поднимают ее.
  • Открывается доступ к трансформатору, реле уровня и противопомеховому фильтру.

Демонтаж передней панели

Демонтаж передней панели

Рис. 10. Демонтаж передней панели

Демонтаж уплотнителя люка стиральной машины

  • Снимают верхнюю крышку и бункер распределителя моющих средств.
  • Отворачивают два винта, крепящих панель управления спереди, и один винт справа.
  • С помощью отвертки отделяют переднюю панель с левой стороны.
  • Вытянув рычаг, отделяют цокольную панель (кроме модели Р 6091).

Демонтаж уплотнителя люка

Рис. 11. Демонтаж уплотнителя люка
  • Снимают крепежный хомут и уплотнитель люка.
  • Отворачивают восемь винтов, крепящих переднюю панель.

Открывается доступ к ТЭНу, сливному насосу, амортизаторам и замку дверцы люка.

Приводной ремень

  • Снимают верхнюю крышку.
  • Снимают ремень со шкива.
  • При обратной сборке вначале надевают ремень на ведущий шкив 1, затем на ведомый шкив 2, располагая ремень по центру шкива.

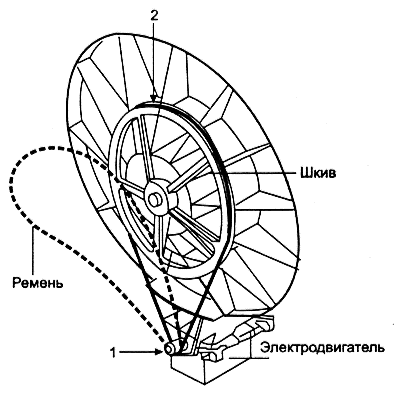

Монтаж приводного ремня

Рис. 12. Монтаж приводного ремня



Электродвигатель стиральной машины

Положив машину на левый бок, отсоединяют от электродвигателя жгут проводов.

Через крепежное отверстие отворачивают фиксирующий болт и снимают электродвигатель.

На рис. 14 приведена принципиальная электрическая схема стиральной машины, а на рис. 15 — монтажная схема (для стиральных машин SWV-1200F/100F/1000F/800F, Р1291/Р1091/Р8091).

Устройство стиральных машин Samsung показано на рис. 16—20, перечни соответствующих комплектующих даны в табл. 4— 8.

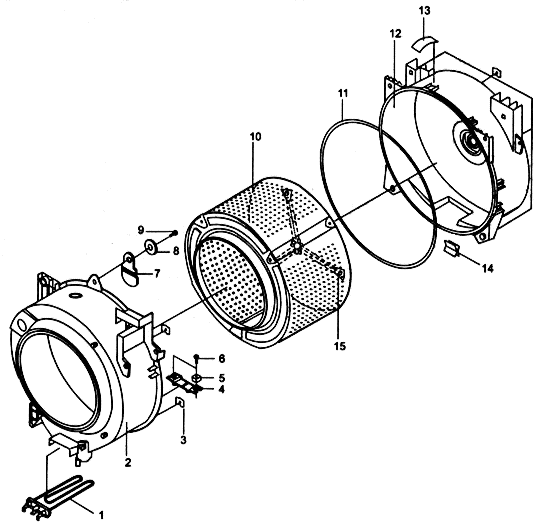

Устройство стиральной машины Samsung (бак и барабан)

Рис. 16 Устройство стиральной машины Samsung (бак и барабан)
Таблица 4. Компоненты стиральной машины Samsung (бак и барабан)
Поз. Код Кол-во Описание Примечания
1 DС47-00001А 1 ТЭН 2000 Вт
2 DС61-30346А 1 Передняя часть бака
3 DС61-40348В 5 Скоба
4 DС61-40344А 1 Крепежная скоба ТЭНа
5 DС61-60496А 2 Проставка ТЭНа
6 DС60-20061С 3 Винт
7 DС62-20311А 1 Накладка
8 DС60-60188А 1 Шайба
9 DС60-20061С 1 Винт
10 DС91-12281А 1 Барабан
11 DС62-40183А 1 Уплотнительное кольцо
12 DС97-00214А
DС97-00214В
1
1
Задняя часть бака

Р1291/Р1091
Р8091/Р6091
13 DС61-60499В 8 Зажим бака
14 DС61-60520А 1 Зажим бака

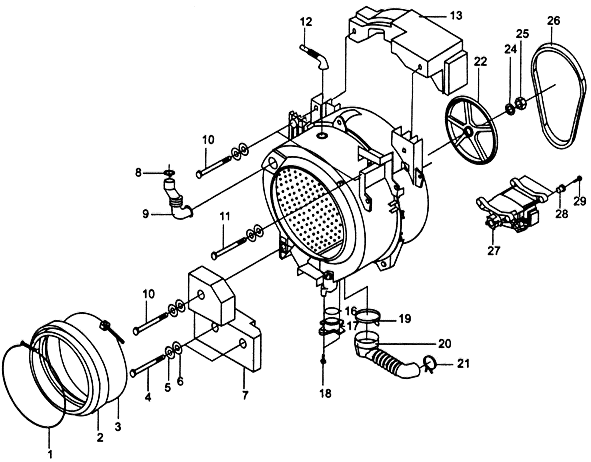

Устройство стиральной машины Samsung (привод, уплотнение люка)

Рис. 17 Устройство стиральной машины Samsung (привод, уплотнение люка)
Таблица 5. Компоненты стиральной машины Samsung (привод, уплотнение люка)
Поз. Код Кол-во Описание Примечания
1 DС91-12078А 1 Хомут
2 DС61-20219А 1 Уплотнитель люка
3 DС91-12077А 1 Хомут
4 DС60-40138А 2 Болт
5 DС60-60044В 5 Шайба
6 DС60-60040А 3 Шайба
7 DС66-60154А 1 Противовес
8 DС61-60497А 1 Хомут
9 DС62-10305А 1 Патрубок
10 DС60-40140А 2 Болт
11 DС60-40132В 1 Болт
12 DС62-10303А 1 Дренажная трубка
13 DС66-60153А 1 Противовес
16 DС62-40184А 1 Прокладка
17 DС61-10676А 1 Крышка
18 DС60-20014А 2 Винт
19 DС61-60497А 1 Хомут
20 DС62-10304А 1 Патрубок
21 DС65-60118F 1 Кольцо
22 DС66-10176В 1 Шкив
24 DС60-60049А 1 Шайба
25 DС60-50014А 1 Гайка
26 DС66-10139А 1 Ремень
27 DС31-10181А
DС31-00002С
1
1
Электродвигатель Тип А
Тип В
28 DС61-00041А 2 Втулка
29 DС60-40138А 1 Болт


Устройство стиральной машины Samsung (корпусные и электрические компоненты)

Таблица 6. Компоненты стиральной машины Samsung (корпусные и электрические компоненты)
Поз. Код Кол-во Описание Примечания
1 DС96-00070А
DС96-00070В
DС96-00052В
1
1
1
Жгут проводов Р1291/1191/1 091/8091 (Хол. + гор.)
Р1291/1191/1 091/8091 (Хол.)
Р6091 (Хол.)
2 DС96-00053А
DС96-00053В
1
1
Жгут проводов Р1291/1191/1  091
Р8091/Р6091
3 DС60-20136А 2 Винт
4 DС61-30344А 1 Несущая рамка
5 DС32-30006Р 1 Реле уровня
6 DС61-60063В 1 Хомут
7 DС62-10311А 1 Трубка
9 DС60-20050С 2 Винт
10 DС60-20054С 1 Винт
11 DС60-30015В 2 Винт
12 DС91-12083А
DС97-00218А
1
1
Верхняя крышка «Под дерево»
«Под сталь»
13 DС61-30345А
DС61-00056А
1
1
Передняя панель Р6091
14 DС60-20054С 6 Винт
15 DС60-20030А 1 Винт
16 DС61-00115А
DС61-00122А
1
1
Замок дверцы люка Р6091
17 DС66-30160А 1 Рычаг
18 DС61-70216В 1 Пружина
19 DС61-60180А 3 Втулка
20 DС61-70217В 2 Пружина
21 DС62-30313А
DС62-30314А
1
1
ЭК Хол.
Хол. + гор.
22 DС61-60063В 6 Хомут
23 DС62-10068А 1 Трубка
24 6001-000947 2 Винт
25 DС29-00002А 1
1

Противопомеховый фильтр


26 DС60-20138А 1 Винт
27 DС96-00146А 1 Шнур питания
28 DС61-40086А 5 Фиксатор
30 DС97-00139В 1 Сливной шланг
32 DС65-60118F 1 Обжимное кольцо
33 DС61-30342С 1 Корпус
34 DС91-12292А 4 Ножка
35 DС66-60149А 2 Амортизатор
36 DС60-40026А 2 Болт
37 DС61-10672А 1 Цокольная панель
38 DС61-10673А 1 Заглушка
39 DС62-10302А 1 Сливной шланг
40 DС90-11110К
DС90-00149А
1
1
Сливной насос Р1291/Р1091
Р8091/Р6091
41 6002-000444 2 Винт





Устройство стиральной машины Samsung (дверца люка)

Рис. 19 Устройство стиральной машины Samsung (дверца люка)
Таблица 7. Компоненты стиральной машины Samsung (дверца люка)
Поз. Код Кол-во Описание Примечания
1 DС64-20013А 1 Декоративная накладка
2 DС61-10682А
DС61-00055А
1
1
Накладка дверцы Р6091
3 DС61-00013А 1 Стекло дверцы
4 DС61-40346А
DС61-00057А
1
1
Рамка стекла Р6091
5 DС60-20060А 16 Винт
6 DС97-00100А 1 Петля
7 DС60-10019В 4 Винт
9 DС66-30161А
DС66-00016А
1
1
Рычаг дверцы Р6091
10 DС60-20140В 2 Винт
11 DD60-50018А 2 Гайка

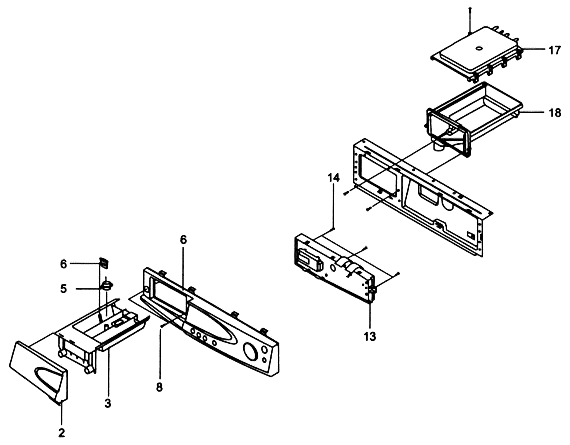

Устройство стиральной машины Samsung (панель управления,

Рис. 20 Устройство стиральной машины Samsung (панель управления, распределитель моющих средств)



Таблица 8. Компоненты стиральной машины Samsung (панель управления, распределитель моющих средств)
Поз. Код Кол-во Описание Примечания
2 DС97-000040 1 Панель бункера
3 DС61-30348А 1 Бункер
4 DС61-60498А 1 Сопло
5 DС61-10687А 1 Чашка
6 DС97-0000ЗМ 1 Панель управления Р1291/Р 1191/Р10 91
8 6002-000445 2 Винт
13 DС96-00132А
DС96-00133А
DС96-00134А
DС96-00135А
DС96-00136А
1
1
1
1
1
Плата управления Р1291
Р1191
Р1091
Р8091
Р6091
14 6002-000554 3 Винт
17 DС91-12084А 1 Крышка распределителя
18 DС61-10679А 1 Корпус распределителя
